MS91501BD-LP8K（iCE40LP8K FPGA開発ボード）

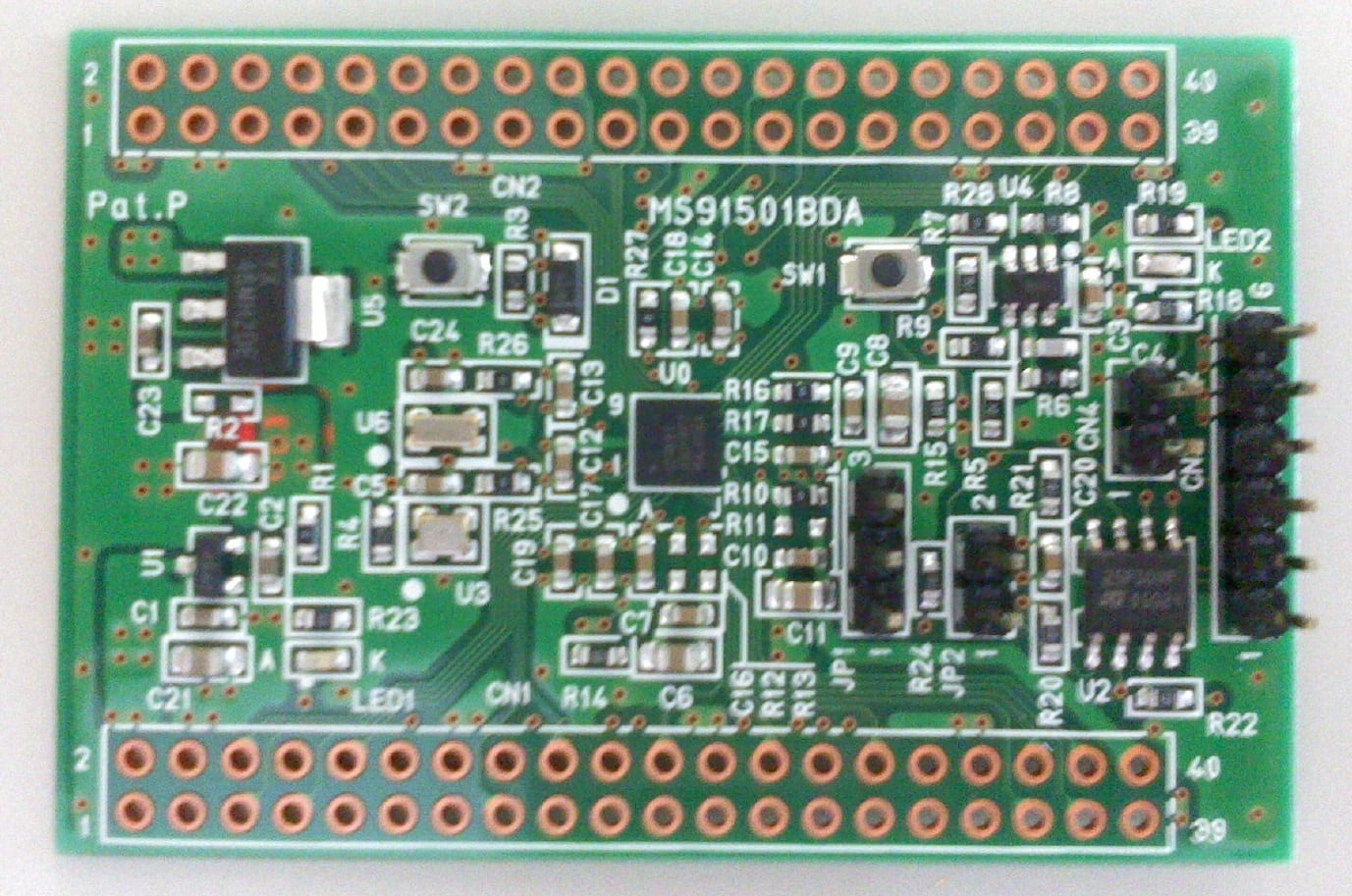

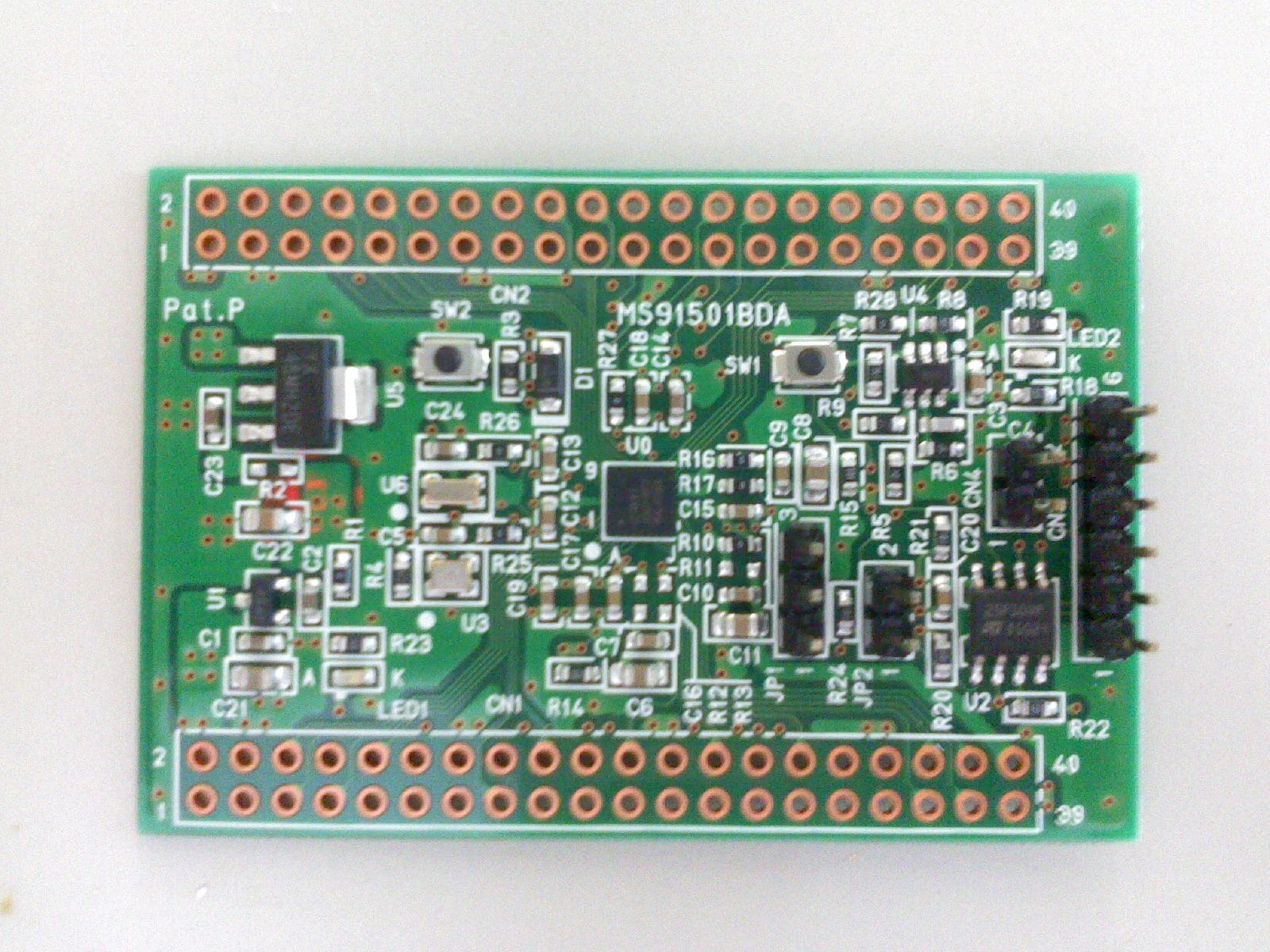

MS91501BD-LP8KボードはLattice Semiconductor 社製iCE40シリーズLP8K FPGAを使用したFPGA開発ボードです。

iCE40 LP8KはLogic Cell数 7,680個 RAM bit数 128Kbits PLL2個 最大I/O数178のデバイスです。本基板に搭載されているデバイスはLP8K-CM81で、このデバイスの最大I/O数は63ですが、本基板から外部接続可能な最大I/O数は52となっております。

本ボードには電源回路、クロック用発信器、コンフィグレーションスイッチ、汎用スイッチ（リセットスイッチ）、コンフィグレーション用回路、コンフィグレーション用ROMが装備され、Lattice Semiconductor社が提供するフリーのFPGA開発ソフトiCEcube2を使用して、すぐに開発が始められるボードとなっています。

また本ボードは、iCE40シリーズに特有の3種のコンフィグレーション動作モードがサポートされています。
すなわち、コンフィグレーションデータをFPGAへ直接書き込むコンフィグレーション動作モード、基板上のシリアルフラッシュROMにコンフィグレーションデータを書込み、このSPIフラッシュからFPGAのコンフィグレーションデータを書き込むコンフィグレーション動作モード、FPGA内部の不揮発性メモリ（NVCM）にコンフィグレーションデータを書込み、このFPGA内部NVCMからコンフィグレーションを行うコンフィグレーション動作モードの3種のコンフィグレーション動作モードをサポートします。（特許第6488683号）開発完了後のコンフィグレーションデータをNVCMに格納して使用することによって回路データの秘匿性を担保することができます。従ってユーザーのシステム内で本ボードをそのまま使用することも可能と考えています。

これらのコンフィグレーションにはLattice Semiconductor社が提供するUSB Cable ispDOWNLOAD cable(HW-USBN-2A)を使用します。

なお、在庫限りで販売終了となります。
