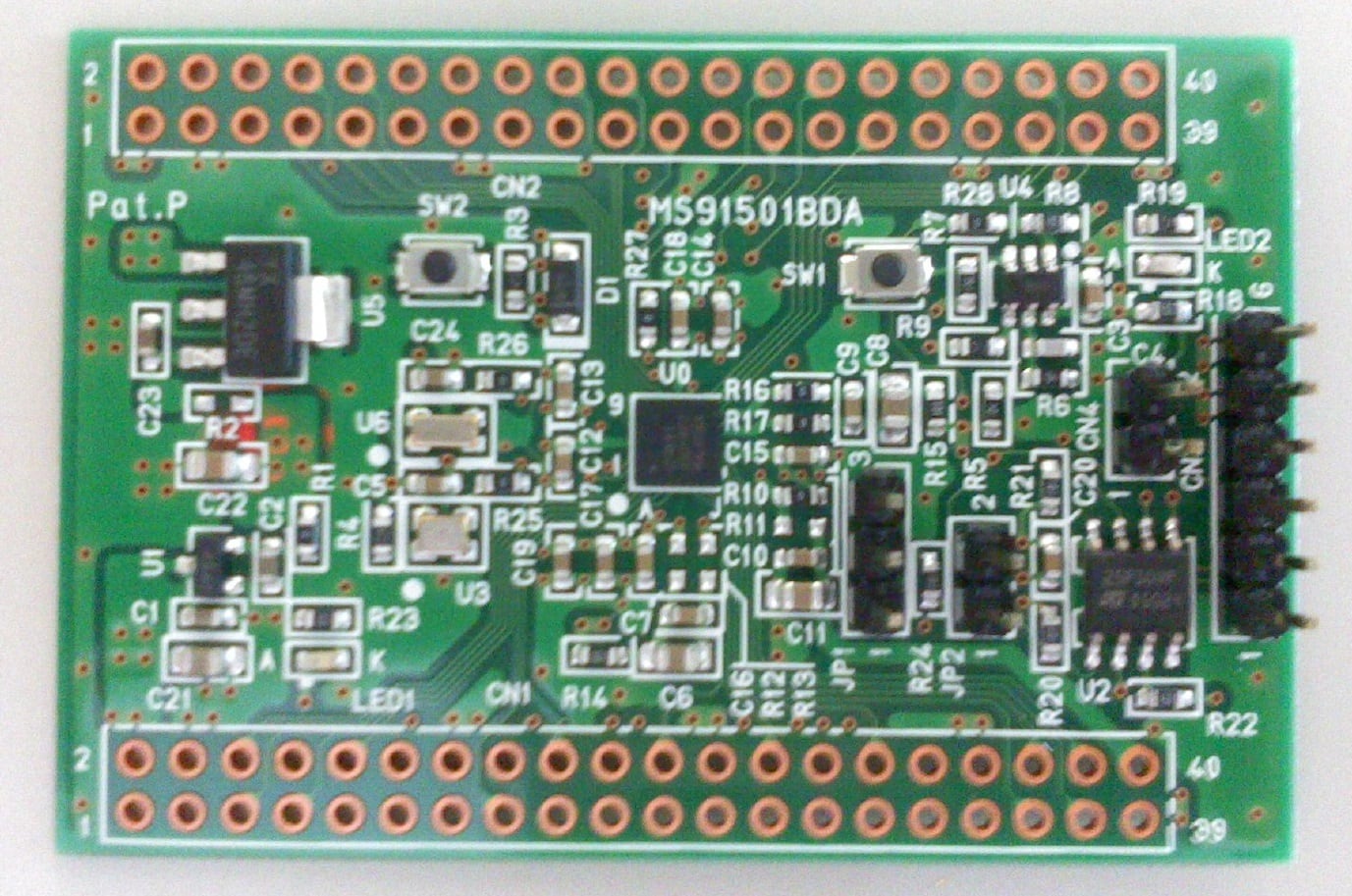

MS91501BD（iCE40LP4K FPGA開発ボード）

MS91501BDボードはLattice Semiconductor 社製iCE40シリーズLP4K FPGAを使用したFPGA開発ボードです。

iCE40 LP4KはLogic Cell数 3,520個 RAM bit数 80Kbits PLL2個 最大I/O数167のデバイスです。本基板に搭載されているデバイスはLP4K-CM81で、このデバイスの最大I/O数は63ですが、本基板から外部接続可能な最大I/O数は52となっております。

本ボードには電源回路、クロック用発信器、コンフィグレーションスイッチ、汎用スイッチ（リセットスイッチ）、コンフィグレーション用回路、コンフィグレーション用ROMが装備され、Lattice Semiconductor社が提供するフリーのFPGA開発ソフトiCEcube2を使用して、すぐに開発が始められるボードとなっています。

また本ボードは、iCE40シリーズに特有の3種のコンフィグレーション動作モードがサポートされています。
すなわち、コンフィグレーションデータをFPGAへ直接書き込むコンフィグレーション動作モード、基板上のシリアルフラッシュROMにコンフィグレーションデータを書込み、このSPIフラッシュからFPGAのコンフィグレーションデータを書き込むコンフィグレーション動作モード、FPGA内部の不揮発性メモリ（NVCM）にコンフィグレーションデータを書込み、このFPGA内部NVCMからコンフィグレーションを行うコンフィグレーション動作モードの3種のコンフィグレーション動作モードをサポートします。

これらのコンフィグレーションにはLattice Semiconductor社が提供するUSB Cable ispDOWNLOAD cable(HW-USBN-2A)を使用します。

なお、在庫限りで販売終了となります。
